PCB Bolg - 陶瓷基板與標準PCB基板的區別

陶瓷基板和標準PCB基板的競爭已經趨於白熱化，現在我們就拿市面上最常見的PCB基板和陶瓷基板產品進行比較。

陶瓷基板與標準PCB基板的價格對比

材料價格是生產廠家和銷售商獲取利潤的一大方面。 市面上的普通PCB基板根據材質不同價格也會相應不同。 例如例如FR-4基板0.3-0.5mm厚度價格在50~80usd/平米。 環氧樹脂基板價格和化纖板的價格相差還不大。 環氧樹脂3mm黃色纖維板也在4usd/Kg.當然如果選用的板材面積較大，其價格也會相對的發生變化例如：3mm 500*1000的黃色環氧樹脂價格則是10usd/張。 這倆面產生的價格差异也是根據板材的厚度，大小，以及不同的工藝也會產生差异。

當今陶瓷基板的價格也是參差不齊，他根據陶瓷基板的厚度，材質，以及生產工藝的不同，所需要的價格也大不相同。 其中陶瓷基板子分為92氧化鋁陶瓷基板，95氧化鋁陶瓷基板，96氧化鋁陶瓷基板，99氧化鋁陶瓷基板。 當然還有氮化矽陶瓷基板，以及99氮化鋁陶瓷基板，在這些陶瓷版倆面跟據跟據陶瓷基板的厚度以及大小進行定價。 例如40*40*2mmIGBT基板每片在0.5usd左右。 氮化鋁陶瓷基板價格就會相對昂貴。 0632*0.632*0.2mm氮化鋁陶瓷般的價格基本在200元左右。

單純從價格對比來說同體積標準PCB基板的價格相對於陶瓷基板就便宜很多了，相對來說選用標準PCB基板就要經濟實惠多了。

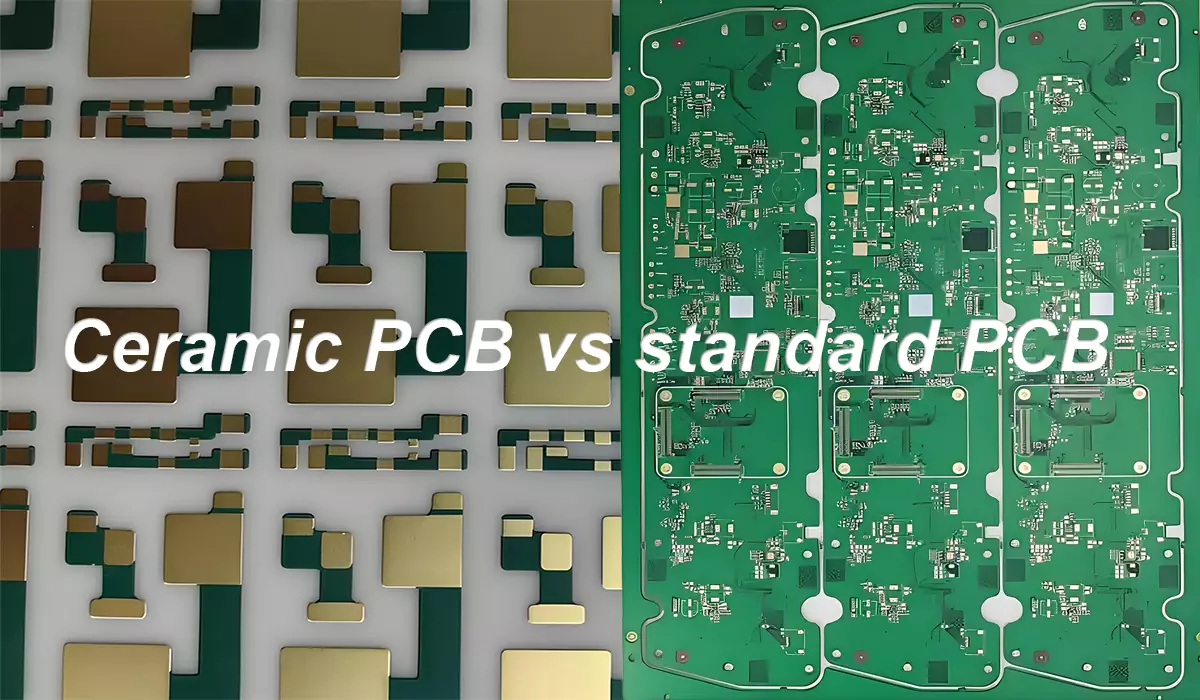

陶瓷基板 vs 標準PCB基板

陶瓷基板與標準PCB基板的性能對比

在標準PCB基板材都是採用紙板，環氧樹脂，玻纖板，除了玻纖板，其餘的都是有機物。 囙此在宇宙射線上的照射下容易發生化學反應，改變其分子結構，使產品發生形變，囙此是無法運用在航空航太的。

標準PCB基板相對於陶瓷來說密度較小，重量較輕，利於遠距離的運輸。 紙板和環氧樹脂板韌性高，不易碎。

但是標準PCB基板所都耐不住高溫，紙的著火點在在130℃，是相當低的，即使是添加了防高溫材料也改變不了其耐不住高溫的特性。 大部分環氧樹脂的著火點在200℃左右，其耐高溫能力也是很弱的。 最後就是玻纖板。 FR-4 基板由耐高溫的玻璃纖維材料和高耐熱性的複合材料合成，但是不分玻纖材料是有毒的，對人的身體傷害較大，所以是不可取的。

陶瓷基板是無機產品，耐腐蝕，耐高溫，可以經受宇宙射線的照射，適用於航太航空設備材料的選擇。

陶瓷基熱導率高，例如氮化鋁陶瓷基板的熱導率高達170~230W/M.K。標準PCB基板的熱導率都在1.0W/M.K，陶瓷基板的導熱率是普通PCB基板導熱率的200倍左右，對那些需要傳導出高熱量的無疑是久旱逢甘露。

陶瓷基板本身是絕緣材料，在製作陶瓷基板的過程中不需要任何絕緣材料。 在生產的陶瓷基板產品中，陶瓷和金屬鈦的結合强度最高可達45MPa，金屬銅和陶瓷有更加匹配的熱膨脹係數，在高溫狀態下陶瓷基板和金屬層可以牢牢的結合在一起，不會發生金屬線和陶瓷基板的脫落情况。

陶瓷基板雖然質地較脆，但是機械硬度高，介電常數小，可以高頻使用。 如果運用在電子通訊行業，可以大的降低訊號損失率。

陶瓷基板耐高溫，而且耐擊穿電壓高達2wV高壓，在面臨突然的高壓，不僅可以確保設備自身的正常運轉，還可以確保操作者的安全。

陶瓷基板化學性質穩定，可以在具有腐蝕性，或者需要長期浸泡在容易裡面的電子產品，例如：汽車LED感測器方面應用廣泛，而且性能穩定，可靠。

總體來說陶瓷基板和標準PCB基板產品各有優點和缺點，在不同的領域裡面都會有自己廣闊的生存空間，但是隨著市場的需求，陶瓷基板產品的應用也會更加廣泛，它作為新興產品性能優良，在今後的市場上也將更具競爭力。
