高頻微波技術 - 如何製造高品質的混壓 PCB？

在高品質的混壓高頻PCB製作過程中，高頻PCB板的材料的選擇無疑是首要考慮的因素。 Rogers系列PCB材料如RT5880、RO3003、RO4350和RO4003等，都是業界廣泛認可的高性能高頻PCB材料。 然而，僅僅選擇優質PCB材料並不足以確保最終產品的品質，PCB材料的每一層厚度、所使用的PP片以及整體的堆疊厚度都需要經過精心的計算和考量。

混壓高頻PCB最大的差异就是壓合了不同介質的板材，混壓高頻PCB在電力效能方面，像介電常數還有損耗因數是不同的，當然我們把目標定清楚，假設我就用表層參攷第二層的管道，要麼是能够完全享受到高速板材帶來的效能。 但是混壓高頻PCB在加工性上會有一些難度，主要是因為不同板材的熱效能不同，例如tg值，這樣在壓合的時候就會導致每個地方受熱稍有不均，從而導致翹曲度可能會新增，另外一般壓合的板子疊層也不能很好的對稱，這樣同樣也會新增翹曲度。

多層電路板分為純壓和混壓。 純壓是指疊層所使用的芯板完全相同。 混壓指使用不同類型的芯板進行堆疊。 純壓制板會快一些，因為純壓是將不同層芯板上的電路，在同一張大的芯板上一起加工，然後切開，再壓合而成。 混壓則需要將不同類型的板材分別加工再壓合。 在工序上純壓會少一些，所以制板會快一些。 一般純壓都是使用射頻板材進行壓合。 而混壓有時是高頻板和FR4板混壓， FR4板材便宜，所以有的時候混壓高頻PCB的成本更低。

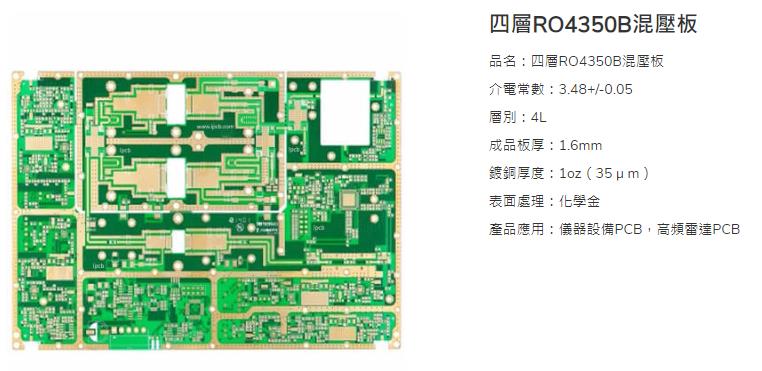

混壓高頻PCB

對於高頻PCB採購商及設計者而言，如何在眾多紛繁複雜的資訊中篩選出真正符合自身需求的高頻電路板廠商，卻是一項考驗。 在與iPCB的合作中，我們應該歸集哪些方面來做出明智的選擇呢？

1、原材料的選擇無疑是至關重要的。 iPCB深知不同用戶的需求和對PCB效能要求的多樣性，囙此常年備有各類型的高頻PCB材料，比如：高頻PCB線路板、Rogers/羅傑斯高頻板、Taconic/泰康尼克高頻板、F4B/鐵氟龍高頻板、微波射頻板、特種電路板等。 其介電常數範圍從2.2到16不等。 我們擁有優質的高頻PCB材料供應商，確保每一塊PCB高頻板都能穩定、高效地運作，滿足您的各種需求。 我們擁有多種型號如RO4350B、RO4003C、RT5880、RT5870、ro3003、ro3010、RO4730、RT6006和RT6010等，這些材料以其出色的電力效能和機械效能，在高頻應用中表現出色，是您打造高品質的PCB的理想選擇。

2、優質原材料與先進生產科技的完美結合，是iPCB電路能够生產出高品質高頻板的關鍵。 我們擁有過硬的生產科技以及先進的高頻板生產設備，能够根據客戶的個性化需求進行精准製作和優化，為客戶打造出更具性價比的PCB高頻板產品。 我們對每一塊PCB材料、每一個細節都關乎產品的最終效能。 囙此我們始終堅持使用頂級的高頻材料資源，確保您的產品從源頭上就贏在起跑線上。 同時，我們也將繼續致力於科技的創新和品質的提升，為您提供更加優質的產品和服務。

3、iPCB電路還注重為客戶提供優質的客戶體驗。 從產品設計樣稿、報價、下單到生產、物流等各個環節，我們都有專門的人員全程跟進，確保您的訂單在每一個環節都受到足够的重視和關注。 這是我們對用戶體驗的極致追求，也是iPCB電路對客戶的承諾。

4、為確保您的PCB電路板的交付質量，我們製定了嚴格的環控質檢標準。 在每一道工序中，我們都執行嚴格的首檢制度，以確保質量無可挑剔。 同時，我們精准監控相關因素，並做好詳細記錄，確保每一步都盡在掌控。 我們擁有領先的工藝能力，能够滿足高頻PCB板的嚴苛要求。 我們提供的混壓高頻PCB具有最大厚徑比21:1、最大銅厚12OZ，並能處理最大工作板尺寸2000x610mm的PCB材料。 我們還能製作最薄至0.25mm的4層混壓高頻PCB，並支持最小孔徑為0.10mm的精細加工。 在高頻應用中，我們的工藝能力還體現在最小線寬/線距達到2mil/2mil的精細度上。 我們熟練掌握並應用多種成熟混壓高頻PCB製作科技，包括ROGERS/Rogers+FR4、FR4+PTFE、FR4+408HR以及陶瓷+FR4等，以滿足不同客戶的需求。

iPCB電路在混壓高頻PCB生產領域擁有十多年的從業經驗，熟練掌握混壓高頻PCB板專業科技。 如：高頻電路板、高頻混壓板、混合介質層壓板、 F4BM PCB、 微波射頻板以及高頻微波板等。 對於功分器、耦和器、合路器、功放、幹放、基站、射頻天線、4G天線等所使用的混壓高頻PCB，我們擁有專業的生產經驗和深厚的科技積累。 選擇這樣嚴謹負責的高頻PCB板廠家無疑是用戶的明智之舉。 iPCB正是擁有上述諸多優勢的企業。 我們不僅具備强大的“硬實力”，在“軟實力”方面同樣卓越出眾。 我們致力於為客戶提供更快、更准、更省、更好的高頻PCB板快速樣品及批量製造服務。 iPCB電路正是您期待已久的高頻板PCB電路板廠商，我們期待您的光臨與合作。
